您現在的位置：主頁 > 代理產品 > 德國施邁賽工業開關 > 限位開關 T4VH336
限位開關 T4VH336


訂貨須知

產品型號 T4VH 336-02Z - 訂貨后綴
產品代碼 101160103
EAN 編號 4030661188867
eCl@ss 27-27-26-01

認證

認證  USA/CAN
 CCC

分級

標準 EN ISO 13849-1
B10d常閉觸點（NC） 20.000.000
目標時間 20 年
注意

通用屬性

產品名稱 336 Rollenschwenkhebel H
標準 EN 60947-5-1, BG-GS-ET-15
符合指令 (Y/N)  有
滿足安全功能（是/不) 有
操動件型號 A 到 EN 50041
原料
- 外殼的原材料 塑料, 玻璃纖維增強熱塑塑料, 自熄滅
- 桿的材質 金屬薄膜
- 滾輪材質 塑料
- 觸點材料 銀
外殼噴涂 無
外殼結構類型 標準施工設計
重量 160 g

機械參數

電路連接說明 螺絲連接
電纜截面
- 最小電纜截面 0,75 mm²
- 最大電纜截面 2.5 mm²
機械壽命 30.000.000 操作次數
開關頻率 max. 5000 /h
注意 所有的電纜截面表示包括了導線和線耳
操作元件構造 滾輪搖臂
操動扭矩 min. 31 Ncm
回彈時間 < 2 ms
切換時間 依照操動速度
和開關軸成#02#角時的操動速度
- 最小操動速度
- 最大操動速度 2.5 m/s

周?chē)鷹l件

周?chē)鷾囟?/td>
- 最低環境溫度 −30 °C
- 最高環境溫度 +80 °C
防護等級 IP67

電氣參數

轉換元件說明 打開(NC)
轉換原理 爬行電路元件
- 肯定斷開常閉觸點
輔助觸點數量 0 件
安全接觸點的數量 2 件
額定沖擊耐壓 Uimp 6 kV
額定絕緣電壓 Ui 500 V
熱測試電流 Ithe 10 A
應用類別 AC-15: 230 V / 4 A,
DC-13: 24 V / 4 A
必需有額定短路電流保護 1000 A
最大保險容量 6 A D型玻璃保險

尺寸

傳感器尺寸
- 傳感器寬度 40.5 mm
- 傳感器高度 129.5 mm
- 傳感器長度 60.5 mm

圖表



注意 圖
  肯定斷開NC觸點
  動作
  未動作
  常開觸點
  常閉觸點

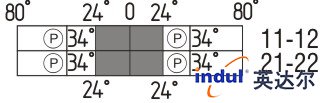

開關行程圖



注意 開關行程圖
  觸點閉合
  觸點打開
  設置范圍
  斷點
  肯定打開順序/角度
VS   NO 觸點調節范圍
VÖ  NC觸點可調節范圍
N   行程后

訂貨后綴

實際訂貨后綴加在安全開關部件后面。
訂貨舉例: T4VH 336-02Z-NPT
...-NPT 電纜進口 NPT 1/2“
...-1637 0,3 µm 鍍金觸點
...-ST  M12聯結器A編碼
額定沖擊耐壓 Uimp: 0,8 kV
額定絕緣電壓 Ui: 50 V
工作電流 Ie: AC-15: 50 V / 4 A
警告！根據EN 60204-1要求，帶插座的型號只能用在PELV電路中。
...-2310  M12聯結器B編碼
額定沖擊耐壓 Uimp: 0,8 kV
額定絕緣電壓 Ui: 50 V
工作電流 Ie: AC-15 50 V / 4 A
警告！根據EN 60204-1要求，帶插座的型號只能用在PELV電路中。
